车辆装配类流水线解决方案
2010-11-11

一、概述
这类装配线主要由板链线来完成,包括电动摩托车装配、三轮车装配、电动自行车装配、电动车装配。该类板链线由钢结构导轨和钢板链及专用滚针链条等组成,采用链板拖动电动车做下上循环平面运转,来达到生产工艺目的。流水线采用组合式装配模式,工位数可按工艺要求设定。工位配置有电风扇、日光灯、气路管道、钢质装饰板(铝合金装饰板)、工装夹具、电源插座、工具箱、钢质料盒(不锈钢料盒)等系统配置,适用于电动车、摩托车等行业的自动化生产装配输送要求。
二、详细说明:
1. 流水线线体长度可按需定制.普通标准长度30米(参考长度)
2. 流水线线体总宽度660mm,链板规格长450mm*宽200mm..链板采用S2.5冷轧板折弯尔成.
3. 流水线线体可分为有顶带照明风扇式样与无顶式样两种
4. 流水线线体工作面高度为500mm..线体式样为上下循环封闭式
5. 流水线线体动力为电磁调速电机,通过蜗轮减速机输出.可达到平稳输送的目的
6. 流水线线体运行速度0.3-5M/min可调.分节拍与慢流两种运行方式
7. 流水线全线每隔2.2米配工装夹具一只,以车辆中撑为固定点进行随行操作.夹具为通用型.
8. 带顶棚的生产线每工位配40w日光灯二盏.工业圆周扇一台
9. 线体每工位均设有气源供应节头.线体两侧设有220V电源插座
10.线体表面喷塑处理,链板镀锌处理
11.线体两侧设有4处急停装置
12 生产线合理使用的关键是:要求每个工位的工艺安排操作时间基本相同,这样可使全线的效率最高,同时线体的运行速度和节拍运行、停止时间要根据工人熟练程度进行调节。

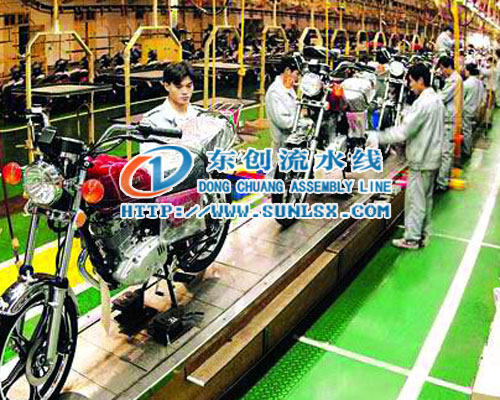

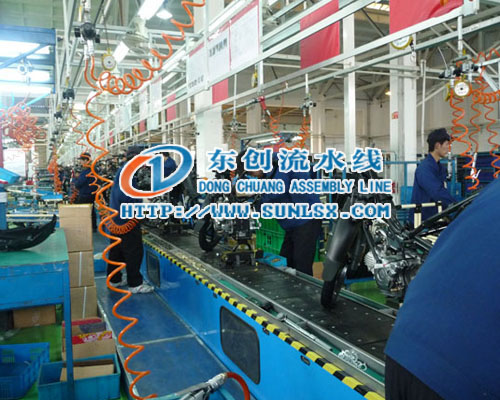

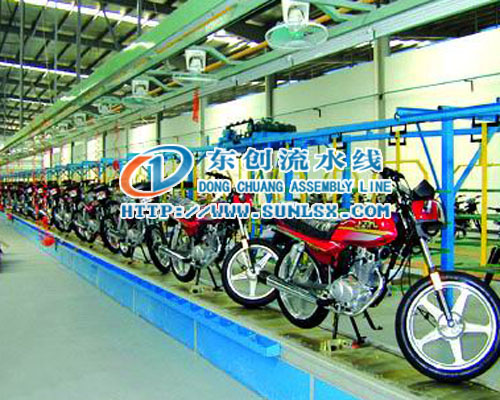

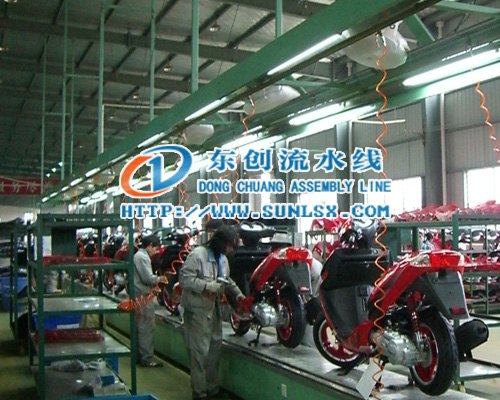

案例图片
