家用电器装配流水线解决方案
2010-11-14

一、概述：

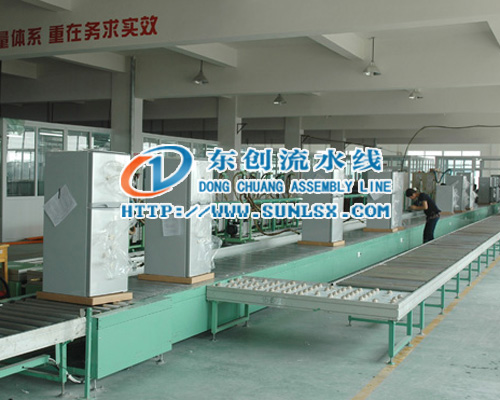

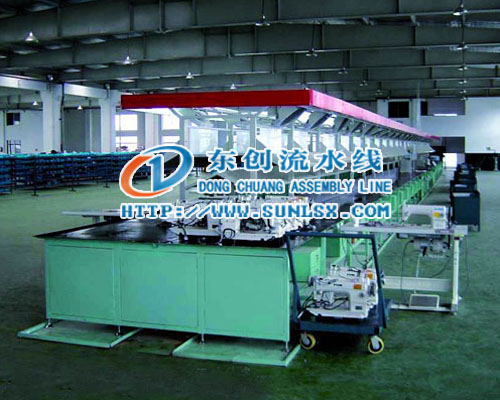

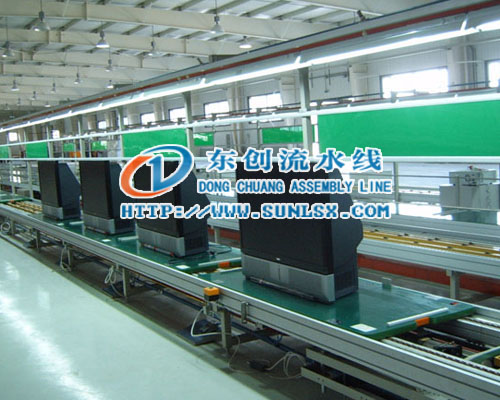

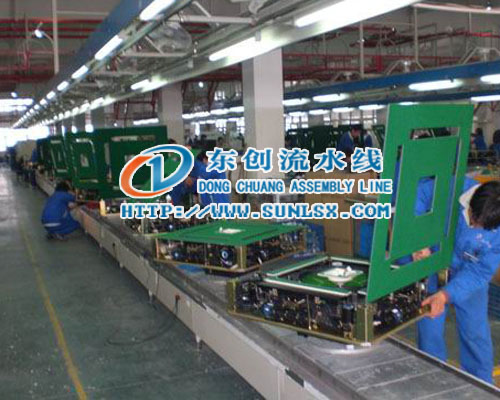

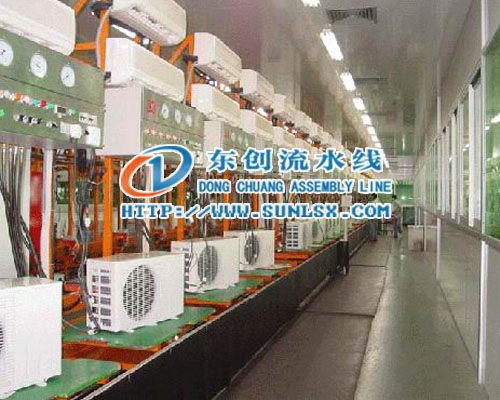

该类生产装配流水线采用ＤＱ９１２铝合金型材作导轨，以三倍速链条为传输介质，电动、气动控制相结合，整体运行处于相对自由节拍状态，广泛应用于电视机、显示器、仪器仪表、空调、燃气灶具，碎纸机等产品的生产装配、调试及检测作业。同时可与提升机或悬挂线、自动搬运机械手组成立体交叉的循环生产系统

二、详细说明：

1.线体形式：两对面装配，自动节拍，工装板自动返回，钢铝型材结构（铝型材为912工业型材），水平面双流道闭环运行，四角顶升平移过渡，该生产线采用欧姆龙PLC控制。

2.线体长度可按需所定

3.线体工作面高度750mm.

4.线体单排宽：约0.6M.工装板尺寸：(600*550*20)mm（材料为&=18层压板，上贴S3mm耐磨橡皮，四周为T型橡皮包边）。可定做各种非标规格

5.线体每工位配置: 1.配脚踏板一块，脚踏阀一只. 2.气源供应接口一只.3.阻挡器一只.4. 每工位配工具箱（450*300*280）一只,并配有220V电源插座32只.5.工装板一张

6.全线设动力系统二组，涨紧二组。传动速度：线速度为驱动3m/min，工装板输送速度为7m/min定速.也可按需要定制可变速的. 电机功率：1.5KW

7.线体材料：线体架采用30*40*2矩形管，线体钣材为冷轧板。动力架采用50*50*5角钢.

8.备注说明:以上各项尺寸可根据工件装配时的实际需要作变动。可定做特殊规格，也可定做水平面三流道闭环运行

9.生产线合理使用的关键是：要求每个工位的工艺安排操作时间基本相同，这样可使全线的效率最高，同时线体的运行速度和节拍运行、停止时间要根据工人熟练程度进行调节。
